AXIS 承轴检测仪

AXIS利用交流电磁场(ACFM®)测量技术检查解决了MPI及超声的问题,包括节省时间和操作方便的优点。方便使用在承轴检查,测出表面疲劳裂纹全自动化操作,详细记录裂纹位置及及大小.

  • 原理
  • 說明
  • 应用方向
  • 軟件介紹
  • 系统规格
  • 使用单位
ACFM是对测定金属感应一均电流,若金属中有裂缝出现时,金属表面磁场便会产生变异,仪器探头迅即将检出之讯号输到计算机作分析,经软件运算后,可准确地将裂缝之正确位置,长度及深度显示出来.

了解2018 ACFM

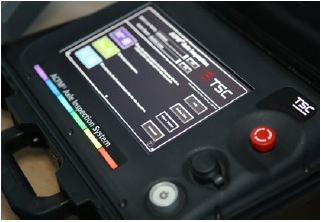

AXIS包括一个电动履带,以磁力附着在轴的中心,自動作360度掃描.整个过程在大约两分钟内完成。系统然后自动分析数据
發現类似裂痕的迹象會自動简单报告给技术人员。 如果確定缺陷,扫描仪将移动到显示的位置(多个)允许技术人员标记该缺陷位置。本仪器操作简单,一般技术员都可以容易操作.而且对经检查过的每组车轴会自动所有缺陷
● 全自动化系统能够检查在2分钟内一轴。
● 可以由没有NDT经验的列车技术人员使用
● 自动数据分释和缺陷检测。
● 简单的通过/不合格结果,提供了一个有效的筛选工具




● 详细的数据可以提供缺陷的深度和长度
● 缺陷資料决定是否修理或报废車轴。
● AXIS数据可以下载并集中存储用于長期監測目的
● 自动数据判讀缺陷
● 提供了有效的筛选工具。简单顯示通过/不合格结果



● 检查时间: 2分钟 (不含安在轴上时间)
● 检查区域: (盖)340mm以轴为中心
● 扫描仪重量 : 7.8公斤
● AXIS控制箱的重量:  25公斤
● 电源: 110VAC 240VAC单相
● 工作温度范围 : 0~50C
● 存储温度范围- : -5~ 60C

● 轴材料: 碳钢
● 轴直径: 145mm ~ 200mm
● 垂直顶部间隙: 100mm

● 侧面空间: 200mm
● 底部空间: 没有限制
● 涂层厚度: 0mm ~ 0.5mm
● 修复的深度磨碎:  MAX: 3.0mm

● 目标缺陷:
● 最小检测长度: 10mm
● 最小检测深度: 2mm
● 缺陷定位: 周期性
● 类型: 表面破裂疲劳(半椭圆)
