U31D 水下式金属裂纹检测仪

ACFM水下检测首先于1991年在北海进行。从那以后,世界许多主要检测单位使用该系统,用于近海平台、海底结构和管线的检测。海上平台、海底管道及其他海底结构水下零件的检测通常是由潜水员执行的。ACFM 是一种用途最广泛的检测技术,因为:

● 部署该装置无须把被探测部位清洗为光亮金属。
● 提供了可审核的电子储存结果。
● 能够探测并确定破壁缺陷的尺寸。
● 不受焊接金属材料属性变化的影响。
● 可以逐年对比其结果。
● 可以在黑暗的环境中使用。

ROV 越来越多的被用于执行检测任务,不仅用于水深过深、潜水员无法工作的地点,也被用于因考虑潜水员健康和安全所需的使用场合。
除了上述所列的优点之外,ACFM 技术的扫描要求很简单,意味着能够很好地适用于 ROV 的远程部署。
ACFM 技术可由 ROV 使用 U31D及 U31R 仪器和专用传感器和/或发布系统,按照本参数表其余部分所述内容,进行部署。

  • 原理
  • 說明
  • 应用方向
  • 軟件介紹
  • 系统规格
  • 使用单位
ACFM是对测定金属感应一均电流,若金属中有裂缝出现时,金属表面磁场便会产生变异,仪器探头迅即将检出之讯号输到计算机作分析,经软件运算后,可准确地将裂缝之正确位置,长度及深度显示出来

了解2018 ACFM



● 是目前唯一最简便操作的水中金属裂纹检测仪
● 可靠的裂纹检测,不需校准就可测定裂纹尺寸,如裂纹长度、裂纹深度。
● 能穿透金属和非金属涂层检测。

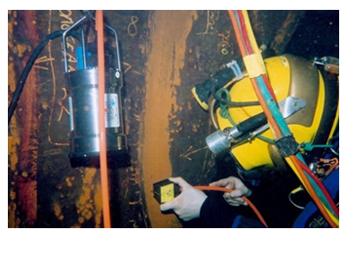

● 使用手持探头可快速在水下探伤。
● 配合遥控工具ROV在水下自动探伤
● Windows 8,9,10环境下的软件简化操作,并能和其它报告软件兼容。
● 可重放检测数据。
● 自动保存数据。
● 可配各种水下探头可检测范围很宽的几何形状。
● U31D最深水下操作可达 300米。
● U31R最深水下操作可达 2000米。
● 水下焊缝检测
● 飞溅区检测
● 水下导管架结构
● 损伤评估
● 管道
● 涂层无损检测



ASSISTu软件,与其他ACFM探测仪可共通:

● 可在WIN 7,8,9,10系统下操作。可与其他WINDOWS软件其存及交换数据。

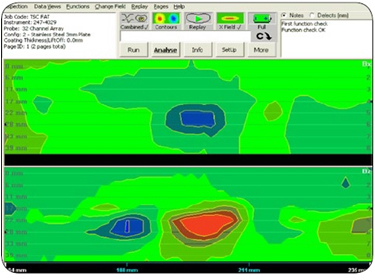

● 实时图象显示裂缝资料,便于裂纹检测。
● 自动时间标示扫描位置。
● 多屏显示,可比较连续扫描结果
● 可重播图形显示原始数据
● 在屏幕上实时调整扫描位置
● 数据观察过程中可使用游标
● 在屏幕上显示ACFM裂纹深度计算过程和并保存裂纹尺寸
● 一个文件有多页
● 数据自动保存到磁盘和硬盘上
● 报告整个系统状态,检查硬件
● 数据屏幕可图形打印
● 可向标准电子表格(如Excel)传输数据扫描数据。
● 可实时调整扫描轨迹
● 自动对探头校正。
● 可离线分析数据。
● 有操作手册及HELP





● 海底单元重量 陆上7.6KG  水中 4.3KG
● 海底单元尺寸 142mm 直径 260mm 长
● 海上单元重量 2KG
● 海上单元尺寸 240 X 200 X 110mm
● 工作频率 5KHz
● 最大操作深度 U31D =300M , U31R =2000M
● 电缆长度 150M 最多两组联成 300M
● 探头电缆 5M
● 操作温度范围(海底单元) -20C ~ + 40C
● 操作温度范围(海上单元) 0C ~ + 35C
● 最大电能消耗 200mA
● 电源 220/110V (±10%) ,  45~65Hz
● Lloyds, ABS,Bureau Veritas
● DNV,OCB,Germanischer Lloyd.
● 天津中国海洋石油
● 烟台打捞局
● 深圳德威胜潜水公司
● 胜利油田浅海工程公司 部分培训照片
● 深圳杉叶工程公司
● 天津开发区长城水下工程有限公司
